emc传导测试方法及注意事项是什么？

发布时间：2021-01-21 15:01:22 热度： 0

　　使用线路阻抗稳定网络很容易做传导发射预测量。传导发射预测量方法类似于标准中规定的方法。

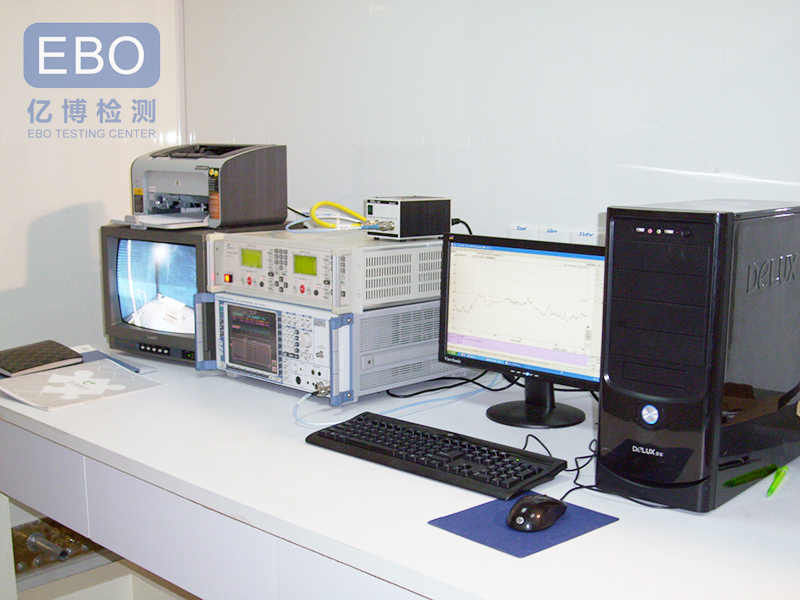

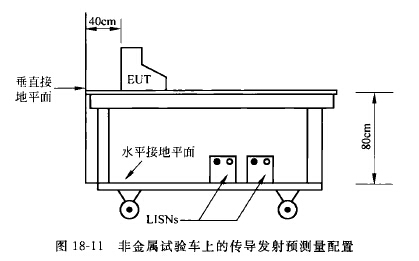

　　图18-10是the Federal Communications Commission（FCC）/International Special Committee on Radio Interference（CISPR）规范中规定的传导发射测量配置。对于预测量，通常不用接地平面。但是一种比较好的方法是在一个非金属试验台或试验车上配置传导发射测量，如图18-11所示。包括一个接地平面，虽然不像规范中规定的那么大。


　　测量程序：

　　把被测设备（EUT）放在距两个接地平面适当的距离（如果使用接地平面），把EUT的电源线插在1ISN上，把LISN接外电源。把频谱分析仪接到LISN的电压测量端口，把频谱分析仪的分辨率带宽设置为10kHz，使用峰值或准峰值检波器。

　　测量每条线对地的共模电压（相线对地和中线对地），并与规范中的限值比较。把频谱分析仪设置到平均值检波进行重复测量”。传导发射测量通常从150kHz~30MHz，如果不使用LISN，测量端口应当接50Ω的终端电阻。


　　注意事项：

　　噪声能够从外部电源线耦合到LISN，因此，应当通过一个确认试验确认你所测量的噪声就是你想要测量的。对于传导发射测量，一个简单的确认试验是关闭产品的电源看信号是否消失。如果仍然有信号，它很可能是外部电源线噪声。在LISN和外部交流电源线之间加一个电源线滤波器有助于减小任何外部耦合的噪声。

　　虽然频谱分析仪能够被直接连接到LISN的测量端口，这种方法可能损坏频谱分析仪或者产生错误的读数。连接到交流电源线的其他设备可能产生很大的瞬态电压，可能损坏频谱分析仪敏感的输人端。另外，测量信号中将出现很大的50/60Hz成分，可能引起频谱分析仪输入电路过载，这也能引起错误的读数。

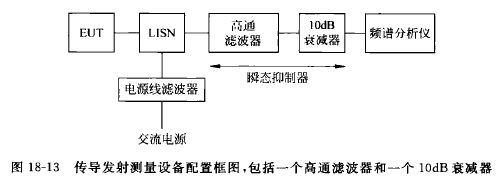

　　因此，虽然没有规范的要求，还是谨慎一些，增加一个高通滤波器（将把信号中的50/60Hz成分衰减60dB以上）和一个10dB外部衰减器吸收电源线上的任何瞬态电压或电流。这个测量配置框图如图8-13所示。作为一个单一组件的高通滤波器和10dB衰减器如图18-14中所示（例如Agilent11947瞬态限制器），与附加一个二极管限幅器一样（限制任何瞬态电压），不要忘记用10dB衡量对频谱分析仪的限制是计算外部衰减器，频谱分析仪也应该设置一个10dB的内部衰减器，提供一个进一步的保护。


　　与传导发射测量有关的两个最常见的问题是频谱分析仪的电源线频率过载和没有用50Ω电阻端接未使用的测量端口。
