余浩群 2006年进入亿博检测技术有限公司，担任高级技术顾问。
精通各类检测认证标准，服务过上千家企业。 联系方式：13824328299（微信同号） 座机：0755-29451282 传真：0755-22639141
邮箱：ebo@ebotek.cn
地址：深圳市宝安新安六路勤业商务中心A栋一楼112-114
扫一扫加顾问微信
咨询热线 138-2432-8299
1、 高度模拟 在压力≤11.6kPa，温度20±5℃的条件下，存放6h 以上 无渗漏、 无排气、 无解体、 无燃烧、 无爆炸、 无破损， 开路电压不小于试验前的90%，失重要求见说明 2、 高
138-2432-8299 立即咨询
扫码咨询
发布时间：2020-07-23 15:02:18 热度： 0
1、 高度模拟
在压力≤11.6kPa，温度20±5℃的条件下，存放6h 以上 无渗漏、 无排气、 无解体、 无燃烧、 无爆炸、 无破损， 开路电压不小于试验前的90%，失重要求见说明 2、 高低温循环 在75±2℃和-40±2℃的条件下， 进行高低温冲击试验，在极限温度中存放时间≥6h，高低温转换时间≤30min，冲击10次，然后室温（20±5℃）存放24h，试验总时间至少周。 无渗漏、 无排气、 无解体、 无燃烧、 无爆炸、 无破损， 开路电压不小于试验前的90%，失重要求见说明 标准名称 标准说明 锂电池UN38.3认证检测 按照《联合国关于危险品运输的建议书试验和标准手册》中第3部分38.3款要求进行8项安全性能测试 UL 1642-2005 锂电池的安全性能检测
IEC 61960 电池的基本性能检测
GB/T 18287-2000 手机锂电池安全性能检测
QB/T 2502-2000 锂离子蓄电池安全性能检测
SN/T 1414.3-2004 锂离子蓄电池安全检测

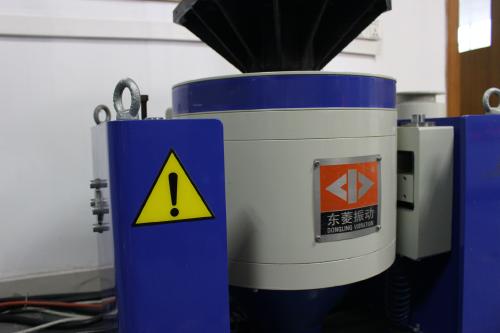

3、 振动试验
15min 内从7Hz至200Hz完成一次往复对数扫频正弦振动， 3h内完成三维方向振动12次。
无渗漏、 无排气、 无解体、
无燃烧、 无爆炸、 无破损，
开路电压不小于试验前的90%，失重要求见说明
4、 冲击试验
加速度150gn、6ms或加速度50gn、11ms半正弦冲击，每个安装方向进行3次，总共18
次。
无渗漏、 无排气、 无解体、
无燃烧、 无爆炸、 无破损，
开路电压不小于试验前的90%，失重要求见说明
5、 55℃外短路
在55±2℃、外电阻＜0.1Ω条件下短路，短路时间持续到电池温度回到55±2℃后1h，观察6h。 6小时内，无解体、无破损、无燃烧， 电池表面温度＜170℃ 。
6、 撞击试验
9.1Kg重物自61±2.5cm高处落于放有15.8mm圆棒的电池上，检测电池表面温度，
观察6h。每次撞击都要用新的试样。
6小时内，无解体、无破损、无燃烧， 电池表面温度＜170℃
7、 过充电试验
在2倍的最大连续充电电流和2倍的最大充电电压条件下，对电池过充24h，观察7天。
无解体、无燃烧
8、 强制放电
电池串联12V直流电源，以最大放电电流进行强制放电，观察7天。无解体、无燃烧
9、 1.2m跌落
余浩群 2006年进入亿博检测技术有限公司，担任高级技术顾问。
精通各类检测认证标准，服务过上千家企业。 联系方式：13824328299（微信同号） 座机：0755-29451282 传真：0755-22639141
邮箱：ebo@ebotek.cn
地址：深圳市宝安新安六路勤业商务中心A栋一楼112-114
扫一扫加顾问微信
官方微信公众号
深圳市宝安区西乡街道银田工业区侨鸿盛文化创意园A栋219-220
邮箱：yuhaoqun@ebotek.cn
微信：13824328299（同手机号码）
